成形断熱材
フェルト成形断熱材FGLシリーズは、不活性雰囲気において2,000℃を超える高温まで使用可能であり、断熱性、施工性に優れています。高純度化処理品は不純物を嫌う用途での炉材としても最適です。



用途
各種高温炉炉内用断熱材
-

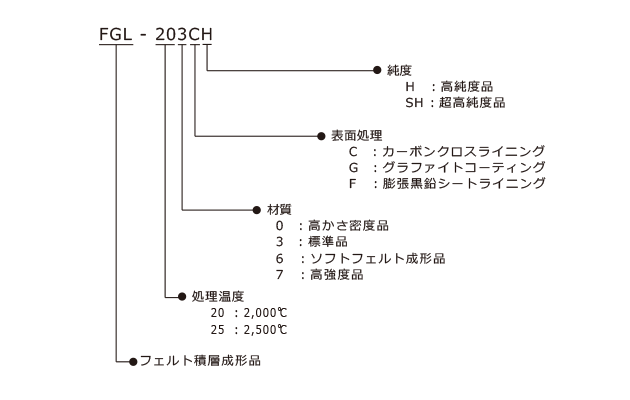

品番
-
代表特性
項目 単位 FGL-203 FGL-206 FGL-207 かさ密度 g/cm3 0.16 0.10 0.16 固有抵抗 mΩ・cm (⊥)450 (⊥)900 (⊥)3200 (//)100 (//)180 (//)45 曲げ強度(1) MPa 0.5 - 1.1 圧縮強度(2) MPa 0.3 - 0.3 熱膨張係数(3) ×10-6/K 2 2 2~3 熱伝導率(4) 1500℃ W/(m・K) 0.38 0.28 0.38 2000℃ 0.48 0.40 0.48 2500℃ 0.61 0.55 0.61 灰分 高温炉用 ppm 300~800(実水準) 高純度品 200以下(保証値)、50~70(実水準値) 超高純度品 50以下(保証値)、10~20(実水準値) 表面処理 クロスライニング ○ ‐ ○ グラファイトコーティング ○ ‐ ○ 膨張黒鉛シートライニング ○ ‐ ○ 1)曲げ強度
積層方向と垂直に荷重をかけた際の強度を示しています。2)圧縮強度
積層方向と垂直に荷重をかけた際の強度を示しています。3)熱膨張係数
常温~500℃間の代表値を示しています。4)熱伝導率
NCK定常熱流補正法によるN2中-0.1MPaにおける測定値を示しています。- ※これらの数値は代表値であり、保証値ではありません。
-

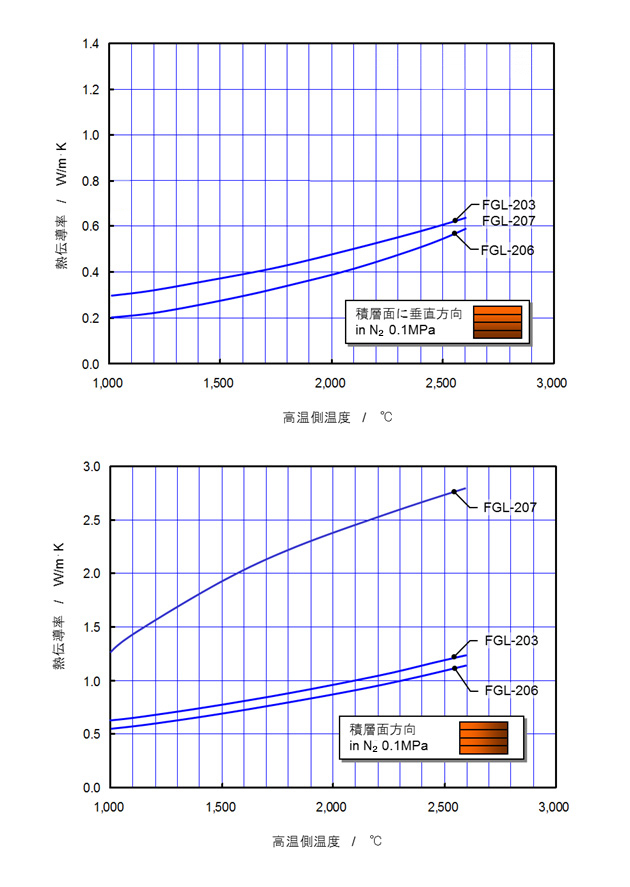

熱伝導率
-
表面処理
FGL-207
FGL-207G
グラファイトコート- 発塵防止
FGL-207C
カーボンクロスライニングFGL-207F
グラファイトフォイルライニング- 発塵防止
- 高強度
- 表面保護
- 発塵防止
- 低ガス透過性
- 表面保護
-
最大寸法
純度 形状 一体成形最大寸法 標準品 板材 2,200(幅) ×2,200(長さ) ×200(厚さ) 円筒 2,200(外径) ×1000(高さ) 高純度品 板材 2,200(幅) ×2,200(長さ) ×200(厚さ) 円筒 2,200(外径) ×1,000(高さ) 円筒で高さが1,000mmを超えるものは、インロー接合で製作可能です。
ソフトフェルト

CARBORON®フェルトは、全て炭素繊維からなるフェルトであり、炭素のもつ、耐熱性、化学的安定性、電気導電性等の優れた特性を有します。
軽量でしなやかな、CARBORON®フェルトは、高い断熱特性を示し、高温炉の断熱材として最適です。
軽量でしなやかな、CARBORON®フェルトは、高い断熱特性を示し、高温炉の断熱材として最適です。
用途
各種高温炉炉内用断熱材
-

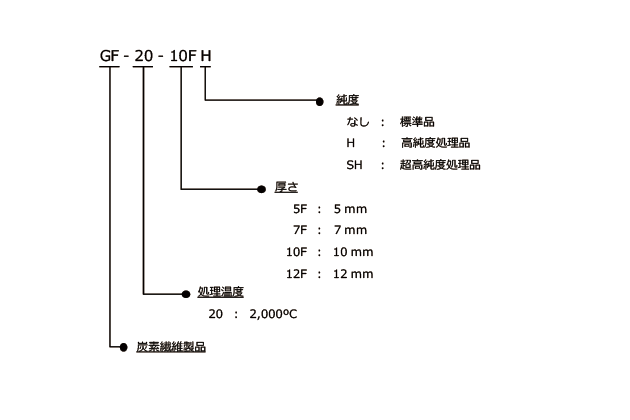

品番
-
代表特性
特性 単位 GF-20 熱伝導率* 1,000℃ W/(m・K) 0.20 1,500℃ 0.28 2,000℃ 0.40 電気抵抗率 Ω・cm 0.15 - 0.20 かさ密度 g/cm3 0.08 - 0.10 炭素含有量 % > 99 吸水性 % < 0.1 - ※これらの数値は代表値であり、保証値ではありません。
-

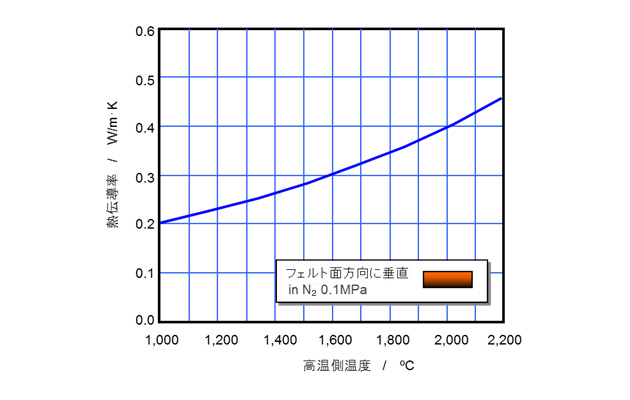

熱伝導率
-
代表寸法
項目 厚さ 目付け 代表幅 最大長さ 単位 mm g/m2 mm m GF-20- 5F 4.5 470 1,000 32 GF-20- 7F 6.5 770 16 GF-20- 10F 9.5 1,050 GF-20- 12F 12.7 1,100
- ※CARBORON®は日本カーボン株式会社の登録商標です。
C/Cコンポジット(CCM®)

CCM®は、炭素繊維で強化された軽量、高強度、高弾性炭素材料です。
特徴として、強化繊維もマトリックスも全て炭素(黒鉛)で構成されているため、従来の炭素材料の持つ優れた資質を受けついでいます。
用途
耐熱構造部材、各種高温炉内部品、トレー、治具等

角パイプ

アングル

ダイス

トレー

パイプ

パイプ

バネ

ヒーター

ベーストレー

ボルト

ボルト

ルツボ
-

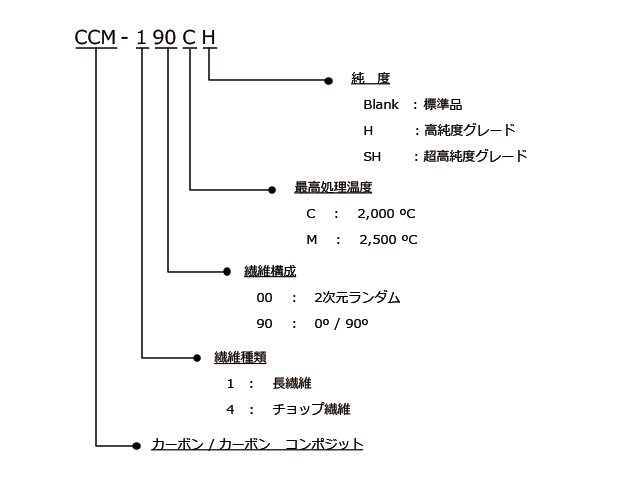

品番
-
組織と特徴
品番 CCM™-190C CCM™-400C 組織 表面 断面 特徴 軽量
高曲げ強度
高耐熱性
耐熱衝撃性
電気伝導性が高い
耐化学薬品性に優れる高引張り強度
高弾性率面内等方性
高せん断強度
精密加工性
-
代表特性
特性 単位 CCM-190C CCM-400C 強化繊維 ‐ 長繊維 チョップ繊維 繊維配向 ‐ 0º / 90º 2次元ランダム かさ比重 g/cm3 1.60 1.45 曲げ強度 MPa 160 140 曲げ弾性率 GPa 65 35 引張り強度 MPa 260 95 引張り弾性率 GPa 80 45 圧縮強度 MPa 90 90 層間せん断強度*1 MPa 6 12 ショア硬度 ‐ 70 80 電気抵抗率*2 ×10-6Ω・cm 2200 2300 熱膨張係数*3 ×10-6/K (//)0.2 (//)0.4 (⊥)5.7 (⊥)9.0 熱伝導率*2 W/(m・K) (//)27 (//)23 (⊥)4 (⊥)17 形状 平板
円筒
ボルト& ナット
異型品
るつぼ
アングル、チャンネル平板
ボルト & ナット*1 目違いノッチ試験片圧縮試験法
*2 常温にて測定
*3 常温 ~ 800ºCの平均熱膨張係数
(//)繊維に平行方向
(⊥)繊維に垂直方向- ※これらの数値は代表値であり、保証値ではありません。
- ※CCM®は日本カーボン株式会社の登録商標です。
炭素繊維パッキン(カーベスト®)

カーベスト®は黒鉛繊維とテフロンのそれぞれの特質を活かした複合材です。耐熱性、耐食性、自己潤滑性、シール性、耐摩耗性、熱伝導性に優れたノンアスベストの工業材料です。
-

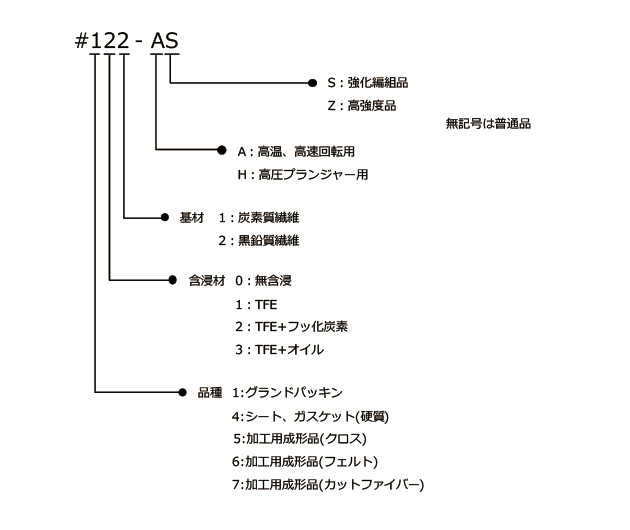

品番
- ※カーベスト®は日本カーボン株式会社の登録商標です。
